SMT Cube Система тепловой обработки

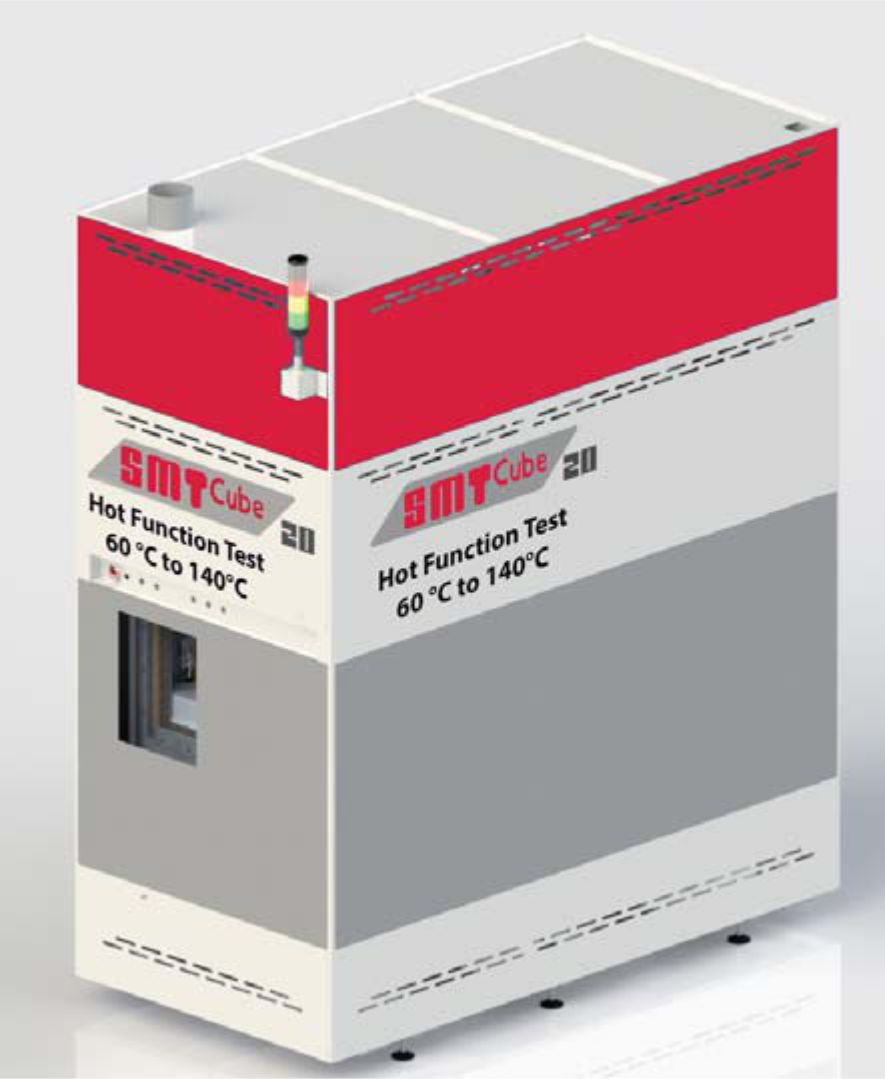

Система тепловой обработки SMT Cube от 60°C до 140°C

Рис 1. Система тепловой обработки SMT Cube от 60°C до 140°C

Особенности системы

• Малогабаритная, с водяным охлаждением
• Рабочая сторона – передняя
• Системные двери спереди и сзади
• Панель управления находится сзади
• ПО для SMT и HHT аналогичны
• Возможна автоматическая загрузка (опция)
• MES, SMEMA & MDS (опция)

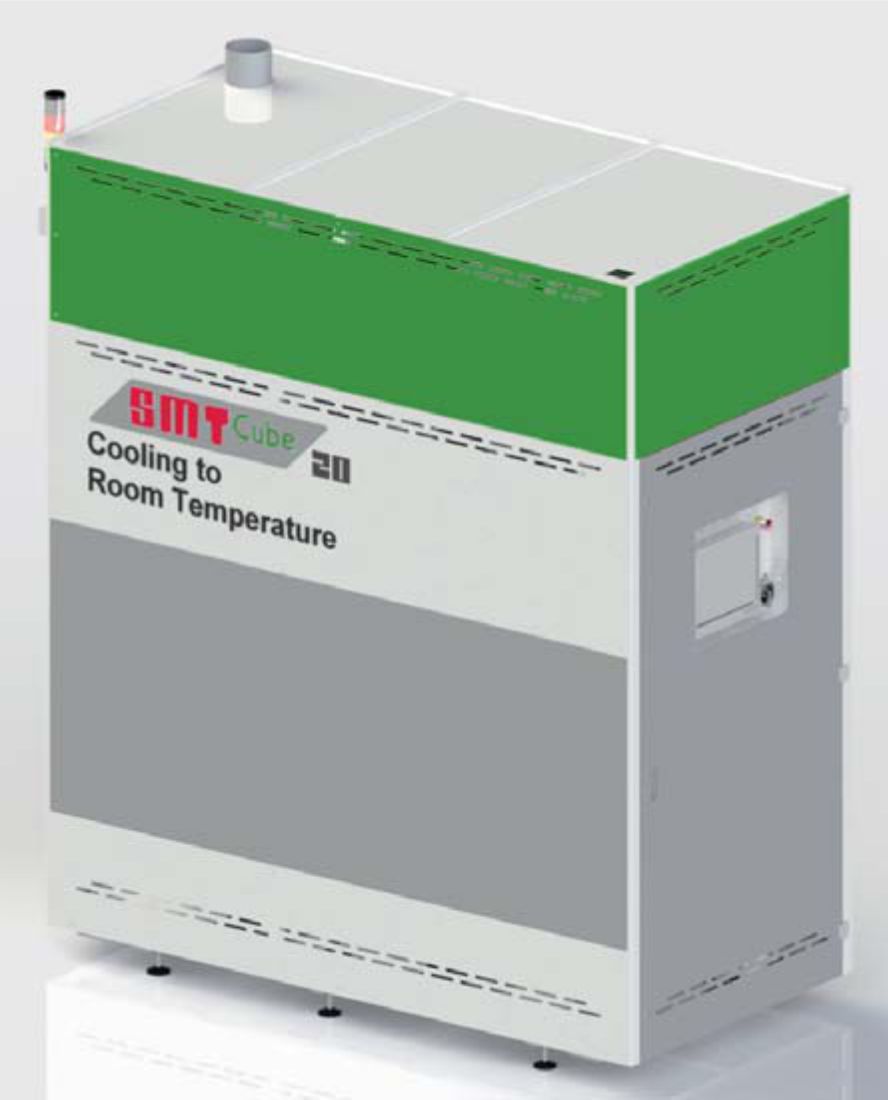

Система тепловой обработки SMT Cube охлаждение до комнатной температуры

Рис 2. Система тепловой обработки SMT Cube охлаждение до комнатной температуры

Гибкая

Идеальная предварительная обработка электронных компонентов и модулей (готовых сборок).

Варианты системы тепловой обработки:

• Высокотемпературные испытания (от 60°C до 140°C)
• Охлаждения до комнатной температуры
• Низкотемпературные испытания (от -50°C до -10°C)

Габариты аппарата, имеющего 20 кластеров: 1 200 мм ширина (рабочая сторона) х 2,500 мм длина

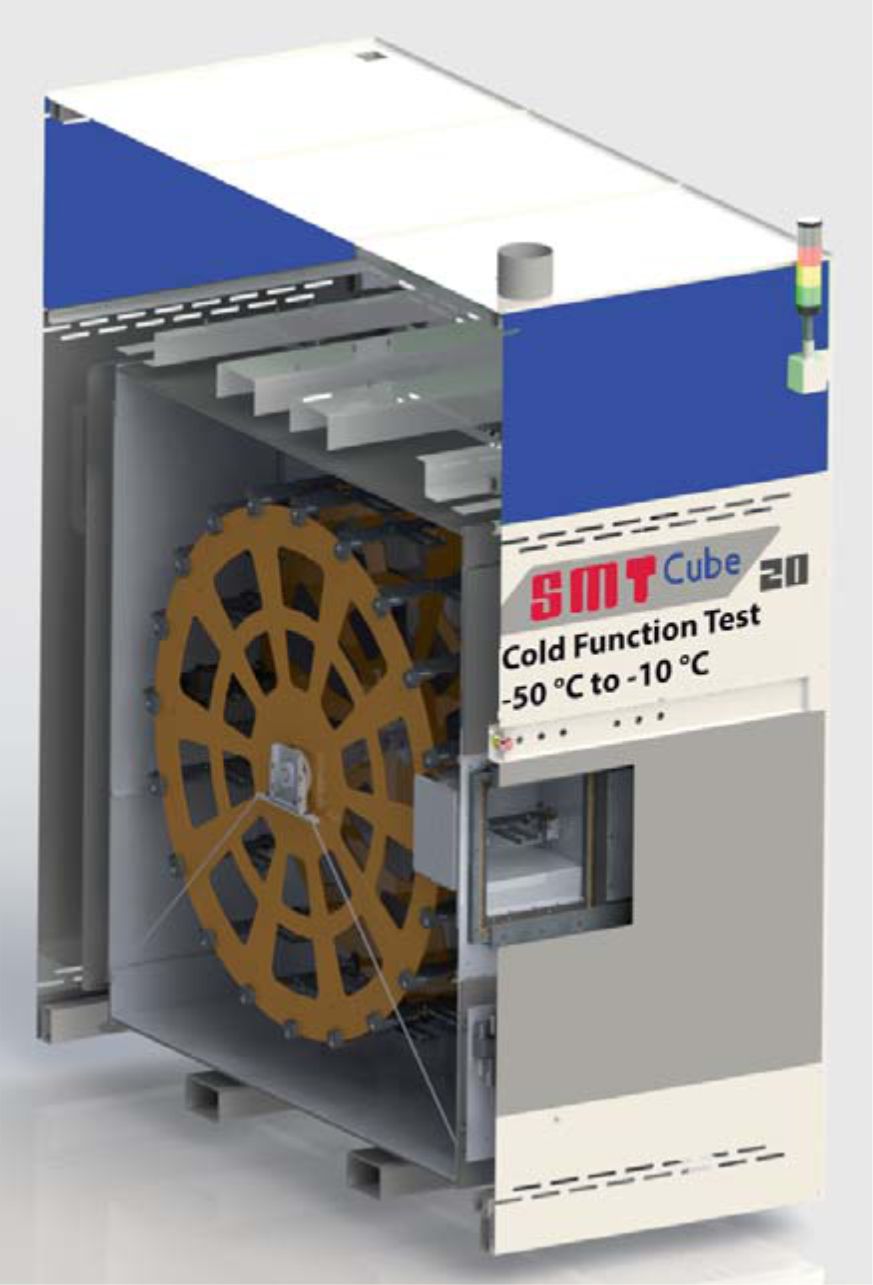

Система тепловой обработки SMT Cube от -50°C до -10°C

Рис 3. Система тепловой обработки SMT Cube от -50°C до -10°C

• Вертикальное колесо может иметь 16 или 20 кластеров
• Два изделия могут быть одновременно в состоянии загрузки и выгрузки
• Ручное открытие/закрытие двери
• Ручное управление (i.e. SMEMA или Siemens)
